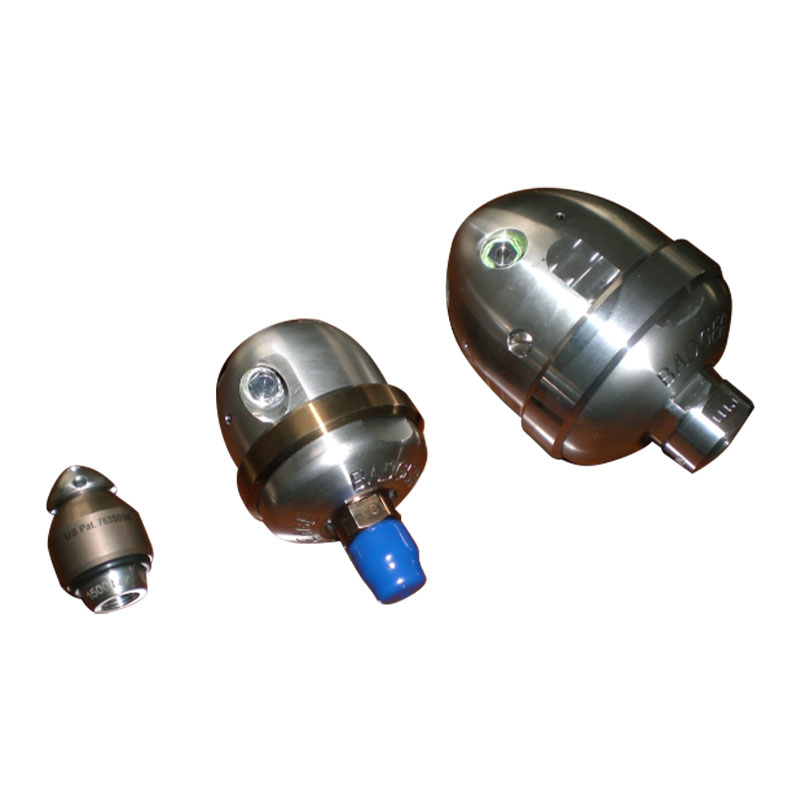

পাইপ অগ্রভাগ

প্রযুক্তিগত পরামিতি

জল মানের প্রয়োজনীয়তা

ইনলেট তাপমাত্রা: ≤40℃; PH মান: 6.5 ~ 8.5
জল পরিস্রাবণ নির্ভুলতা: ≤10 μm

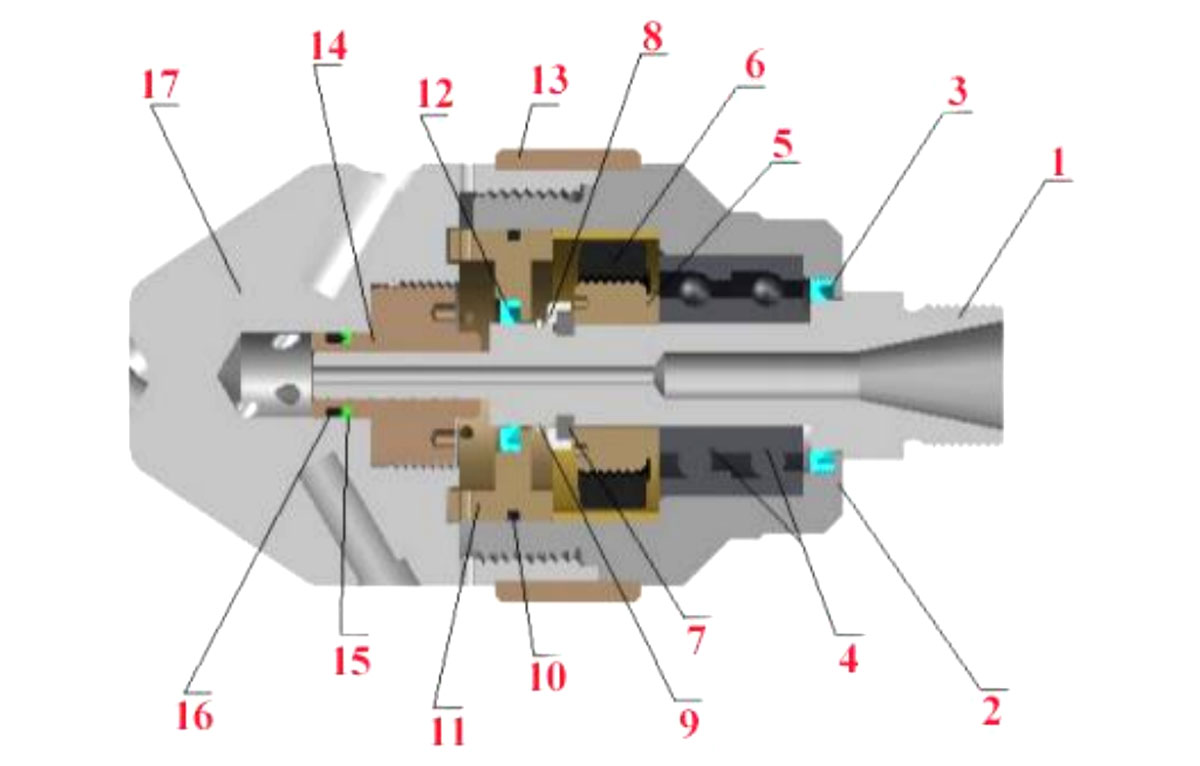

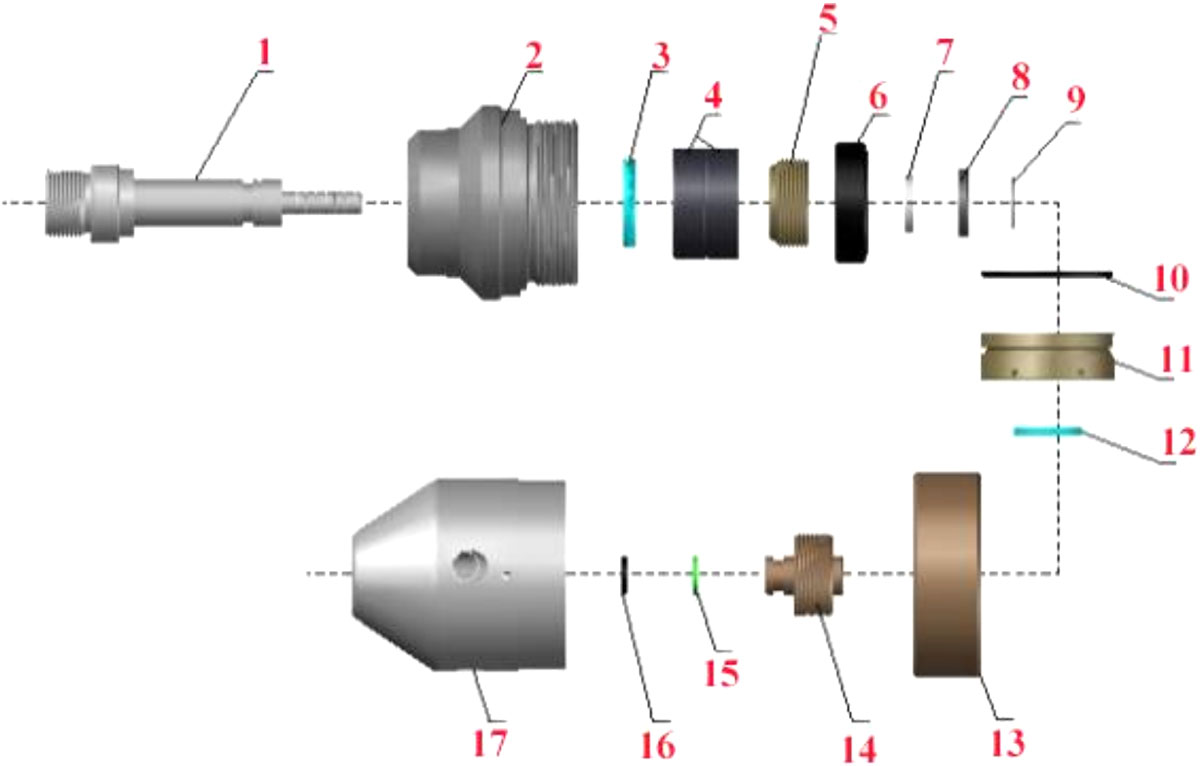

WG15 ＊ ঘূর্ণায়মান সীল সমাবেশ পরিকল্পিত চিত্র এবং বিভাগীয় দৃশ্য

খুচরা যন্ত্রাংশ সহায়ক

ইনস্টলেশন প্রক্রিয়া এবং মনোযোগ প্রয়োজন বিষয়

(1) ঘূর্ণায়মান হাউজিং 2 এর পিছনের দিকে ভিতরের গর্তে তেল সীল 3 ইনস্টল করুন এবং কৌণিক যোগাযোগের শ্যাফ্ট 4 এর একজোড়া (দ্রষ্টব্য: তেল সীল 3 এর ইনস্টলেশনের দিকটি ভিতরের দিকে খাঁজমুখী, অন্যথায় ঘূর্ণায়মান হাউজিং 2 জলে ভরা হবে এবং ভারবহনকে ক্ষতিগ্রস্ত করবে; মনে রাখবেন যে দুটি কৌণিক যোগাযোগের দিক হিসাবে 4-এ যোগাযোগ করা হবে। bearings, বাইরের রিং চওড়া এক পাশ ঘূর্ণায়মান হাউজিং পিছনে শেষ সম্মুখীন সঙ্গে 2).

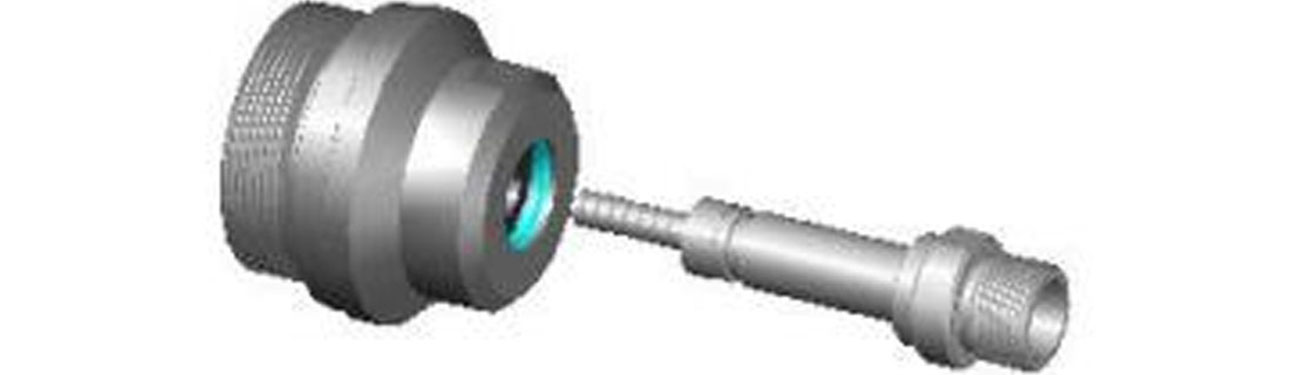

(2) ঘূর্ণায়মান হাউজিং 2-এর পিছনের প্রান্ত থেকে শ্যাফ্ট 1 ঢোকান।

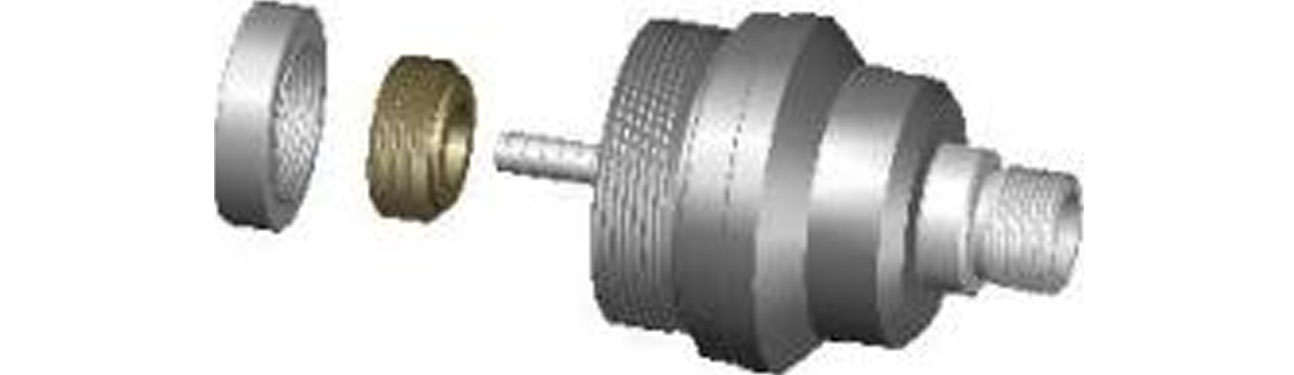

(3) শ্যাফ্ট 1 এর স্ক্রু গ্রেইন এবং চৌম্বক লোহার উপাদানে অ্যান্টি-বাইট এজেন্ট প্রয়োগ করুন (সহ: চুম্বক ট্রানজিশন সংযোগ 5 এবং চুম্বক 6), চুম্বক 6 এবং চুম্বক ট্রানজিশন সংযোগ 5-এর থ্রেডটি শক্ত করুন (দ্রষ্টব্য: থ্রেডের ইতিবাচক ঘূর্ণন), তারপরে এনটেনাইট 2 এর সামনের চৌম্বক 2 এর মধ্য দিয়ে থ্রেড করুন। এর খাদ 2 (দ্রষ্টব্য: থ্রেডের ইতিবাচক ঘূর্ণন)।

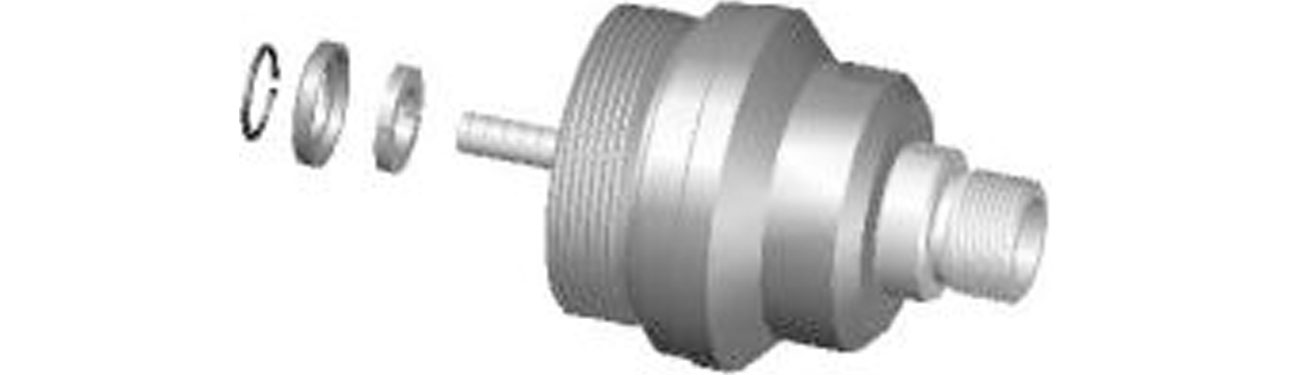

(4) শ্যাফ্ট 1 এর রিং খাঁজে স্ন্যাপ রিং 7 এবং স্ন্যাপ রিং স্লিভ 8 ইনস্টল করুন এবং তারপর 9 সার্কিপ দিয়ে ঠিক করুন।

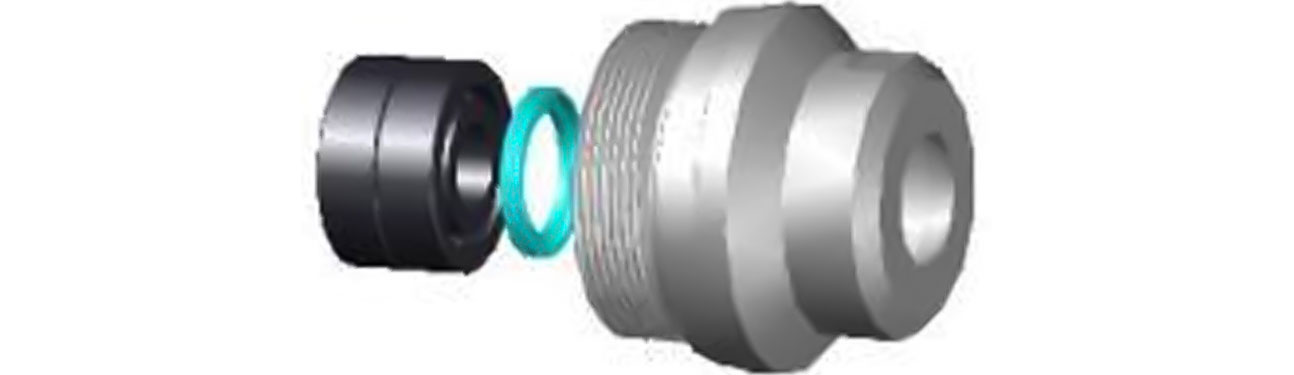

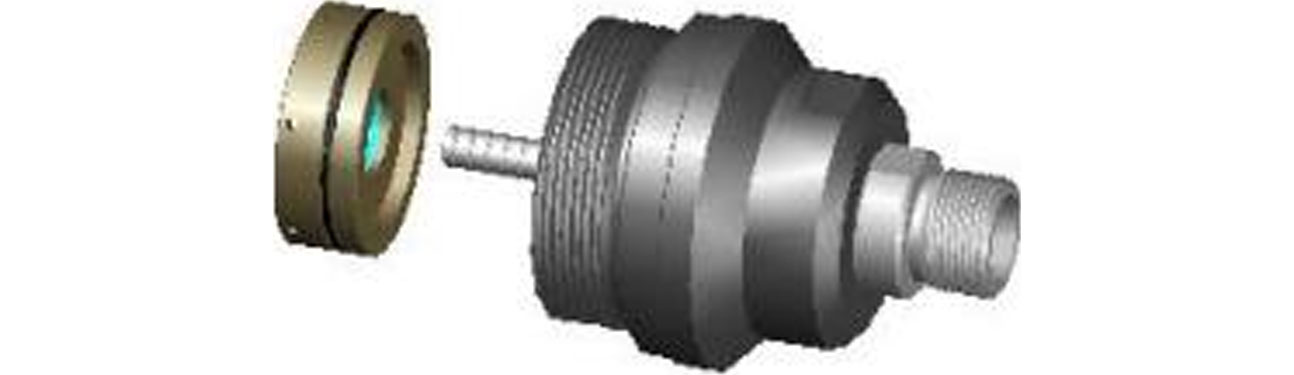

(5) শ্যাফ্ট 2 এর সামনের প্রান্ত থেকে তেল সীল কঙ্কাল সমাবেশ (সহ: O রিং 10, তেল সীল কঙ্কাল 11, এবং তেল সীল 12) প্রবেশ করান এবং এটি ঘূর্ণায়মান হাউজিং 2 এ ইনস্টল করুন।

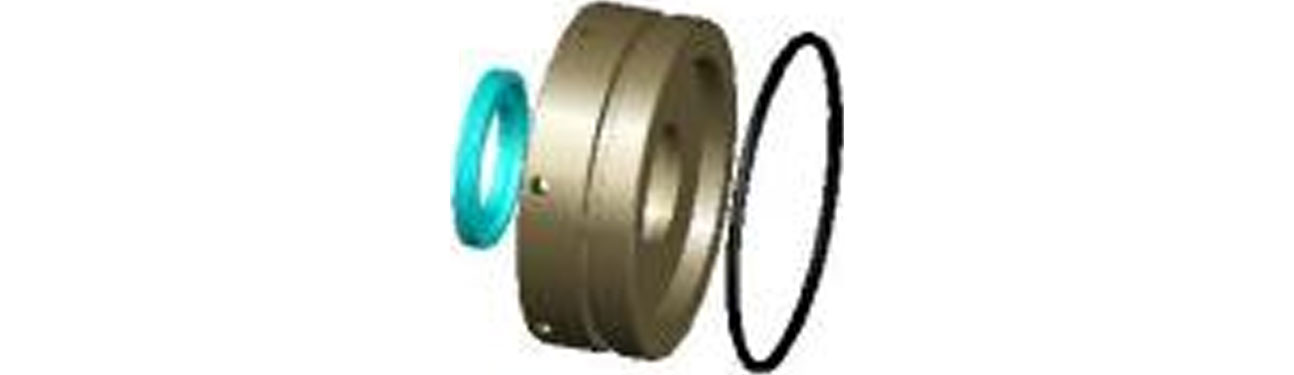

মন্তব্য: তেল সীল কঙ্কাল সমাবেশ ইনস্টলেশন নির্দেশাবলী.
O সিলিং রিং 10 তেল সীল কঙ্কাল 11 এর বাইরের দিকের বৃত্তাকার খাঁজে ইনস্টল করা হয়েছিল।
তেল সীল কঙ্কাল 11 এর অভ্যন্তরীণ গর্ত খাঁজে তেল সীল 12 ইনস্টল করুন (তেল সীল 12 এর ইনস্টলেশন দিকটি নোট করুন, খাঁজ ভিতরের দিকে মুখ করে)।

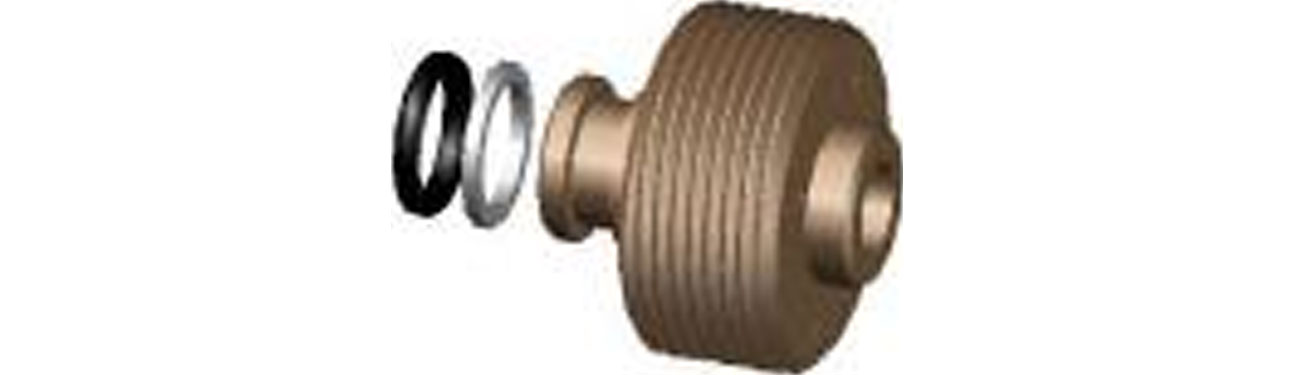

(6) তামার সীল হাতা 14 এর সামনের রিং খাঁজে ধারাবাহিকভাবে O রিং 16 এবং প্লাস্টিকের সীল রিং 15 ইনস্টল করুন। (ও রিং 16 এবং প্লাস্টিকের সিল রিং 15 এর ইনস্টলেশন ক্রমটি লক্ষ্য করুন। O রিং 16 ইনস্টল করা হয়েছে রিং খাঁজের বাইরের দিকে তামার সিল হাতা 4 এর দিকে মনোযোগ দেওয়ার জন্য। সীল রিং 15, হে রিং দিকে খাঁজ পাশ দিয়ে 16)।

(7) তামার সীল হাতা 14 এর থ্রেডে এবং ঘূর্ণায়মান মাথা 17 এর ভিতরের গর্তের থ্রেডে অ্যান্টি-বাইট এজেন্ট প্রয়োগ করুন, তারপরে ঘূর্ণায়মান মাথা 17 এর ভিতরের গর্তের থ্রেডে কপার সিল হাতা 14 স্ক্রু করুন এবং এটিকে শক্ত করুন (দ্রষ্টব্য: ইতিবাচক স্ক্রু থ্রেড)।

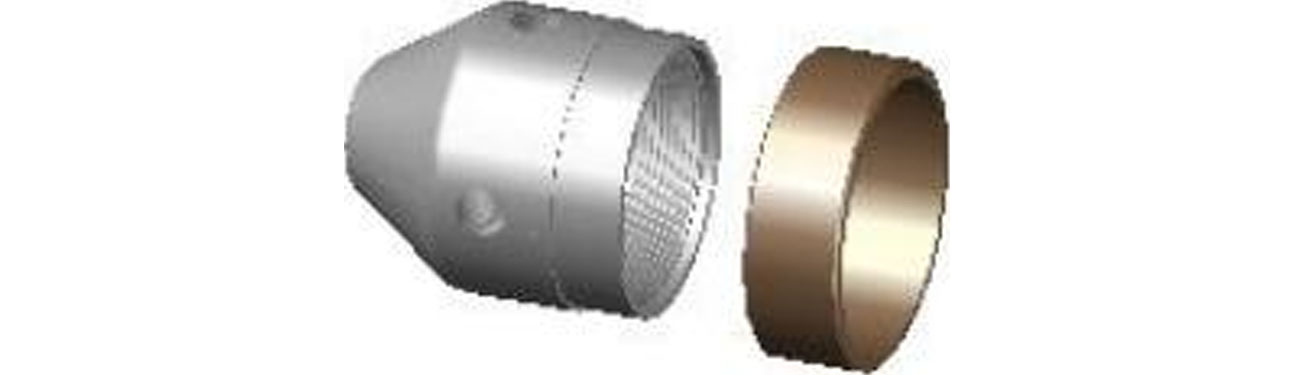

(8) ঘূর্ণায়মান হেড 17 এর পিছনের প্রান্ত থেকে সাপোর্ট রিং 13 ঢোকান এবং ঘূর্ণায়মান হেড 17 এর বাইরে এটি ইনস্টল করুন।

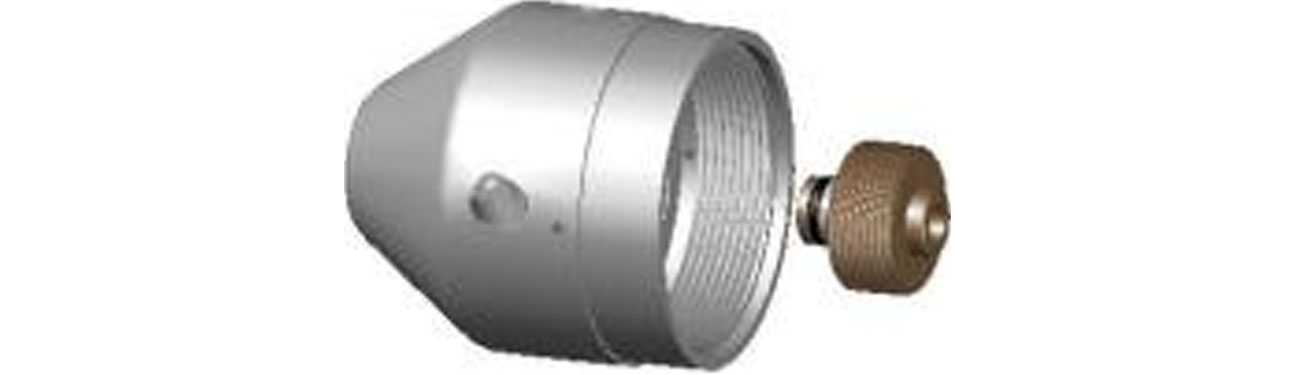

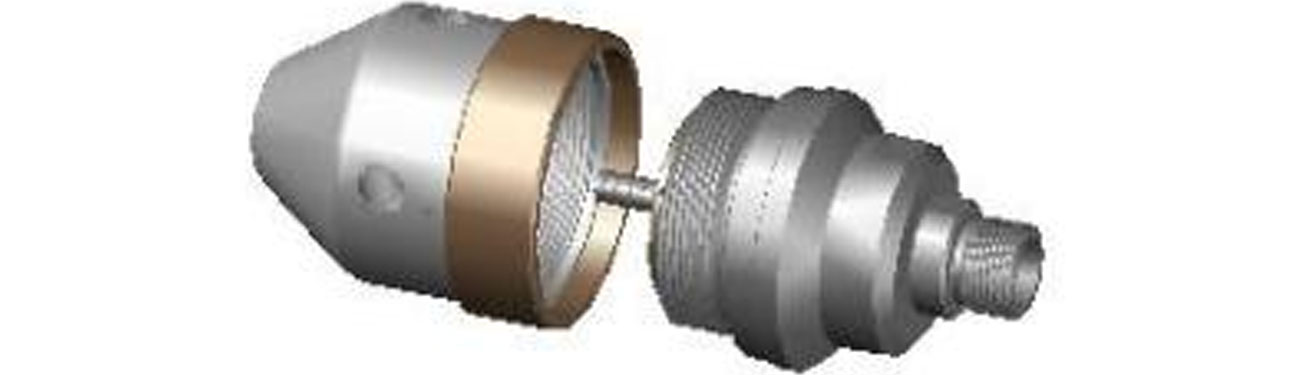

(9) অবশেষে, অ্যান্টি-বাইট এজেন্ট ঘূর্ণায়মান হাউজিং 2-এর বাইরের থ্রেডের সামনের প্রান্তে এবং ঘূর্ণায়মান মাথা 17 এর ভিতরের থ্রেডের পিছনের প্রান্তে প্রয়োগ করা হয়। ধাপে (5) সম্পন্ন সাব-অ্যাসেম্বলি শ্যাফ্ট 1-এর সামনের প্রান্তটি কপার সিলের অভ্যন্তরীণ গর্তে ঢোকানো হয় এবং তারপরে মাথার 4টি স্লিভটি রট করা হয়। ঘূর্ণায়মান হাউজিং 2 এবং ঘূর্ণায়মান মাথা 17 শক্ত করা হয় (দ্রষ্টব্য: থ্রেডটি ইতিবাচক ঘূর্ণন)।

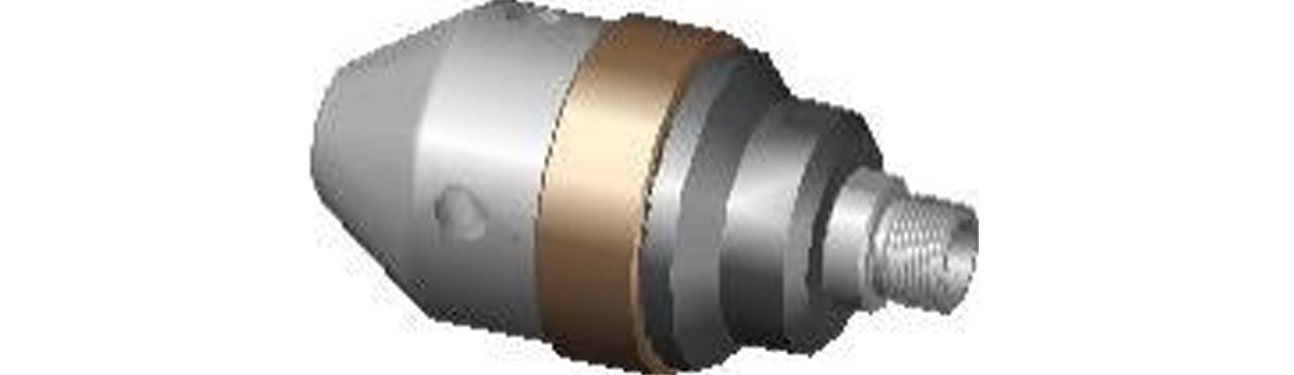

(10) উপরের ধাপগুলি WG15＊নজলের সমাবেশ প্রক্রিয়া সম্পন্ন করেছে।

6. বিচ্ছিন্নকরণ প্রক্রিয়া এবং মনোযোগ প্রয়োজন বিষয়

(1) ঘূর্ণায়মান হেড 17 এবং ঘূর্ণায়মান হাউজিং 2কে মিলিং সাইডে ক্ল্যাম্প করার জন্য একটি ওপেন-এন্ড রেঞ্চ ব্যবহার করুন এবং তারপর ঘূর্ণায়মান হাউজিং 2-এর সর্পিল প্যাটার্নের বাইরে ঘূর্ণায়মান হেড 17 স্ক্রু করুন (দ্রষ্টব্য: থ্রেডটি ইতিবাচক ঘূর্ণন), এবং সমর্থন রিং 13 সরান।
(2) কপার সিল হাতা 14-এর পিছনের গর্তে বৃত্তাকার প্লায়ারগুলি ঘূর্ণায়মান মাথা 17-এ ঢোকান, থ্রেডটি আলগা করুন (দ্রষ্টব্য: থ্রেডটি ইতিবাচক ঘূর্ণন), তামার সীল হাতা 14 স্ক্রু করুন, তামার সীল হাতা 14টিতে কোনও পরিধান আছে কিনা তা পরীক্ষা করুন, ভিতরের পোশাকটি গুরুতর থাকলে প্রতিস্থাপন করুন; একই সময়ে, তামার সিল হাতার O রিং 16 এবং প্লাস্টিকের সিল রিং 15 ক্ষতিগ্রস্থ হয়েছে কিনা তা পরীক্ষা করুন, যদি ক্ষতি হয় তবে দয়া করে সেগুলি প্রতিস্থাপন করুন, অন্যথায় সীলটি কাজ করবে না।
(3) ঘূর্ণায়মান আবাসনের সামনের প্রান্তের ভিতরের গর্ত থেকে তেল সিল কঙ্কাল 11 উপাদানগুলি সরান 2. তেল সীল কঙ্কালের ভিতরের গর্ত এবং বাইরের রিং খাঁজ থেকে যথাক্রমে তেল সীল 12 এবং O রিং 10 সরান, এবং পরীক্ষা করুন যে কোনও ক্ষতি হয়েছে কিনা এবং O রিং 1 পরিবর্তন হলে অনুগ্রহ করে 1 টি রিং পরিবর্তন করুন। এটি, অন্যথায় জল হাউজিং 2 তে প্রবেশ করবে এবং ভারবহনের ক্ষতি করবে।
(4) বাহ্যিক প্লায়ার ব্যবহার করুন শ্যাফ্ট 1 থেকে সার্ক্লিপ 9 আলাদা করুন এবং শ্যাফ্ট 1 এর রিং গ্রুভ থেকে স্ন্যাপ রিং হাতা 8 এবং স্ন্যাপ রিং 7 আলাদা করুন।
(5) খাদ 1 থেকে সংযুক্ত চৌম্বক সমাবেশটি সরান এবং চুম্বকের সাথে সংযুক্ত কোনও ময়লা আছে কিনা তা পরীক্ষা করুন। যদি থাকে তবে দয়া করে পরিষ্কার করুন।
(6) খাদ 1 আবাসনের পিছনের প্রান্ত থেকে অনুভূমিকভাবে টেনে আনুন, শ্যাফ্ট 1 এর বাইরের পৃষ্ঠে কোনও পরিধান আছে কিনা তা পরীক্ষা করুন। যদি কোনও পরিধান হয় তবে দয়া করে এটি পরিবর্তন করুন।
(7) ঘূর্ণায়মান হাউজিং 2-এর ভেতরের গর্ত থেকে কৌণিক যোগাযোগ বিয়ারিং 4 সাবধানে সরিয়ে ফেলুন এবং শ্যাফ্ট বিয়ারিং ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন। ক্ষতিগ্রস্ত হলে, এটি প্রতিস্থাপন করুন.
- 7 -
(8) ঘূর্ণায়মান হাউজিং 2 এর অভ্যন্তরীণ গর্তের পিছনের প্রান্ত থেকে তেল সীল 3 সরান। তেল সীল 3 ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন। এটি ক্ষতিগ্রস্ত হলে, এটি প্রতিস্থাপন করুন.
উপরের ধাপগুলি WG15＊ অগ্রভাগের সম্পূর্ণ বিচ্ছিন্নকরণ প্রক্রিয়া সম্পন্ন করেছে।
নোট:
• সমাবেশ প্রক্রিয়া চলাকালীন কৌণিক যোগাযোগের বিয়ারিং এর ইনস্টলেশনের দিকে মনোযোগ দিন, যদি বিপরীতভাবে ইনস্টল করা হয়, অগ্রভাগ ব্যবহার করা হবে না;
• সমাবেশের সময়, তেল সীল ইনস্টলেশনের দিকে মনোযোগ দিন। বিপরীতভাবে ইনস্টল করা হলে, অগ্রভাগে প্রবেশ করা জল সিল করা যাবে না, ভারবহন ক্ষতিগ্রস্ত হবে এবং অগ্রভাগের মাথাটি ঘোরবে না।
• সমাবেশ প্রক্রিয়া চলাকালীন, হে রিং এবং প্লাস্টিকের সীল রিং এর ইনস্টলেশন অবস্থানে মনোযোগ দিন। O রিং এবং প্লাস্টিকের সীল রিং উল্টানো হলে, এটি সিলিং ভূমিকা পালন করতে সক্ষম হবে না। এদিকে, প্লাস্টিকের সিল রিং এর ইনস্টলেশন দিক মনোযোগ দিন।
• ঘূর্ণায়মান অগ্রভাগের ভিতরে সমস্ত সীল পরতে এবং ছিঁড়ে যাওয়া সহজ। ঘূর্ণায়মান অগ্রভাগ ব্যবহারের সময়, যে কোনো সময় অগ্রভাগের ফুটোতে মনোযোগ দেওয়া প্রয়োজন। যদি কোন অস্বাভাবিকতা পাওয়া যায়, তবে সময়মতো সিলটি ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করা প্রয়োজন।

7. ঘূর্ণন অগ্রভাগ সঙ্গে সাধারণ সমস্যা

(1) ঘূর্ণায়মান অগ্রভাগ ঘোরাতে পারে না;
কারণ:
ক) অভ্যন্তরীণ ভারবহন ক্ষতি (সাধারণ ক্ষতি বা তেল সীল ব্যর্থতার কারণে জল প্রবাহের কারণে প্রাথমিক ক্ষতি);
খ) অভিনব ঘূর্ণন সঁচারক বল তৈরি করতে ব্যবহৃত অগ্রভাগটি অবরুদ্ধ বা ইনস্টল করা অগ্রভাগের অ্যাপারচারটি প্রারম্ভিক টর্ক অর্জনের জন্য খুব ছোট;
(2) কাজের চাপ দ্রুত হ্রাস পায়;
কারণ:
ক) অগ্রভাগের ক্ষতি;
খ) অগ্রভাগ আলগা হয়, ফলে শিথিল সিলিং হয়;
গ) খাদ বা তামার সীল হাতা মধ্যে ফাটল দেখা দেয়।
(3) কাজের চাপ ধীরে ধীরে হ্রাস পায়;
কারণ:
ক) অগ্রভাগ সাধারণত পরা হয়;
খ) খাদ বা তামার সীল হাতা পরা হয়।

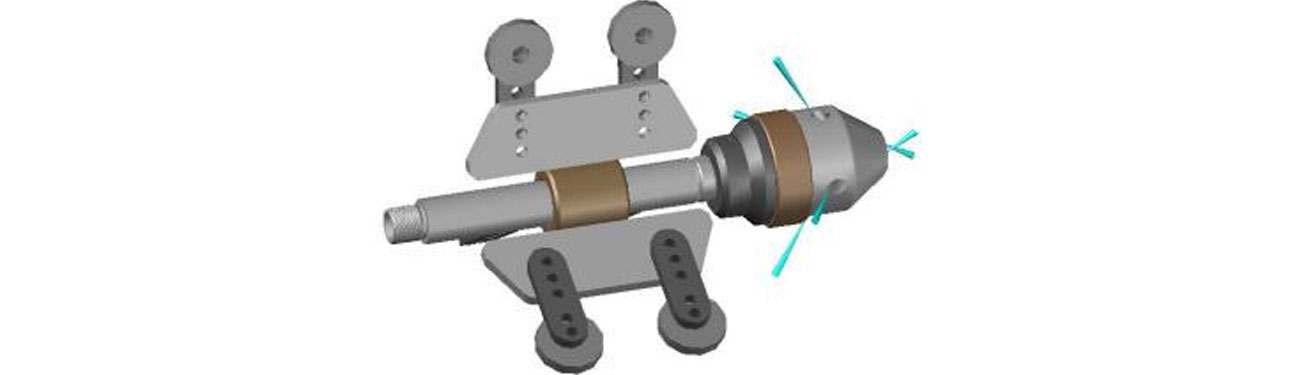

8. কেন্দ্র খাঁচা

কেন্দ্রীয় ধারক পাইপে কাজ করা ঘূর্ণমান অগ্রভাগকে রক্ষা করে এবং অগ্রভাগের স্প্রে দূরত্বের ভারসাম্য বজায় রাখে। সামঞ্জস্যযোগ্য পরিসীমা হল 150~300mm।
